產品參數| 產品 | TF5 | TF3 | TF1 | |
|---|---|---|---|---|
| 推子配置 | 32 + 1 (主控) | 24 + 1 (主控) | 16 + 1 (主控) | |
| 混音能力 | 輸入通道 | 48 (40 單聲道 + 2 立體聲 + 2 返送通道) | 48 (40 單聲道 + 2 立體聲 + 2 返送通道) | 40 (32 單聲道 + 2 立體聲 + 2 返送通道) |
| Aux 總線 | 20 (8 單聲道 + 6 立體聲) | 20 (8 單聲道 + 6 立體聲) | 20 (8 單聲道 + 6 立體聲) | |
| 立體聲總線 | 1 | 1 | 1 | |
| 副總線 | 1 | 1 | 1 | |
| 輸入通道功能 | 8 DCA 編組 | 8 DCA 編組 | 8 DCA 編組 | |
| I/O接口 | 輸入 | 32 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) | 24 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) | 16 麥克風/線路 (XLR/TRS 混合) + 2 立體聲線路 (RCA pin) |
| 輸出 | 16 (XLR) | 16 (XLR) | 16 (XLR) | |
| 擴展槽 | 1 | 1 | 1 | |
| 板載處理器 | DSP | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ | 8 效果器 + 10 GEQ |
| USB | 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 | 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 | 34x34 USB 音頻接口, 通過USB存儲設備可進行 2 軌錄音 | |
| 采樣頻率 | 內部 | 48 kHz | 48 kHz | 48 kHz |
| 信號延遲 | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | 低于 2.6 ms, INPUT to OMNI OUT, Fs=48 kHz | |
| 推子 | 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | 100 mm 馬達推子, 精度 = 10-bit, +10 dB to –138 dB, –∞ dB 所有推子 | |
| 總諧波失真 | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | 低于 0.05% 20 Hz–20 kHz @+4 dBu into 600 , INPUT to OMNI OUT, 輸入增益=小 (Measured with a –18 dB/octave filter@80 kHz) | |
| 頻率響應 | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | +0.5, –1.5 dB 20 Hz–20 kHz, refer to +4 dBu output @1kHz, INPUT to OMNI OUT | |
| 動態范圍 | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | 110 dB typ., DA Converter, 107 dB typ., INPUT to OMNI OUT, Input Gain=Min. | |
| 嗡聲和噪聲 | 等效輸入噪聲 | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) | –128 dBu typ., Input Gain=Max. (Measured with an A-Weight filter) |
| 殘余輸出噪聲 | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | –85 dBu, ST 主控 off (Measured with an A-Weight filter) | |
| 串擾 | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | –100 dB (Measured with a –30 dB/octave filter@22 kHz), adjacent INPUT/OMNI OUT channels, Input Gain=Min. | |
| 供電要求 | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | 100–240 V 50/60 Hz | |
| 功耗 | 120 W | 110 W | 100 W | |
| 外觀尺寸 | 寬 | 866 mm (34.1in) | 716 mm (28.2in) | 510 mm (20.1in) |
| 高 | 225 mm (8.9in) | 225 mm (8.9in) | 225 mm (8.9in) | |
| 深 | 599 mm (23.6in) | 599 mm (23.6in) | 599 mm (23.6in) | |
| 凈重 | 20.0 kg (44.1lb) | 17.0 kg (37.5lb) | 13.5 kg (29.8lb) | |
| 附件 | 使用說明書, 電源線, CUBASE AI 下載信息 | 使用說明書, 電源線, CUBASE AI 下載信息 | 使用說明書, 電源線, CUBASE AI 下載信息 | |
| 選配件 | 擴展卡, 腳踏開關 (FC5) | 擴展卡, 腳踏開關 (FC5) | RK5014 機架安裝套件, 擴展卡, 腳踏開關 (FC5) | |
| 其他 | 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C | 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C | 使用溫度范圍: 0–40 °C, 儲存溫度范圍: -20–60 °C | |
*1. 靈敏度是當設備設于大增益時（所有衰減器和電平控制于大的位置），低能產生 +4dBu (1.23V) 輸出或是標稱輸出電平所需要的低電平。
*2. 1: 地, 2: 熱, 3: 冷
*3. Tip: HOT, Ring: COLD, Sleeve: GND
*4 在以上參數中, 0dBu = 0.775Vrms.
*5.+48V DC (幻象電源) 可通過單個軟件開關被用于 INPUT XLR 類接口。
*1.1: 地,2: 熱, 3: 冷
*2. Tip: LEFT, Ring: RIGHT, Sleeve: GND
*3 上述特性以 0dBu = 0.775Vrms為標準。
*4 所有的數模轉換器都是 24bit, 線性128倍超采樣。
*5 電平控制位由大值降至 16dB。
產品描述

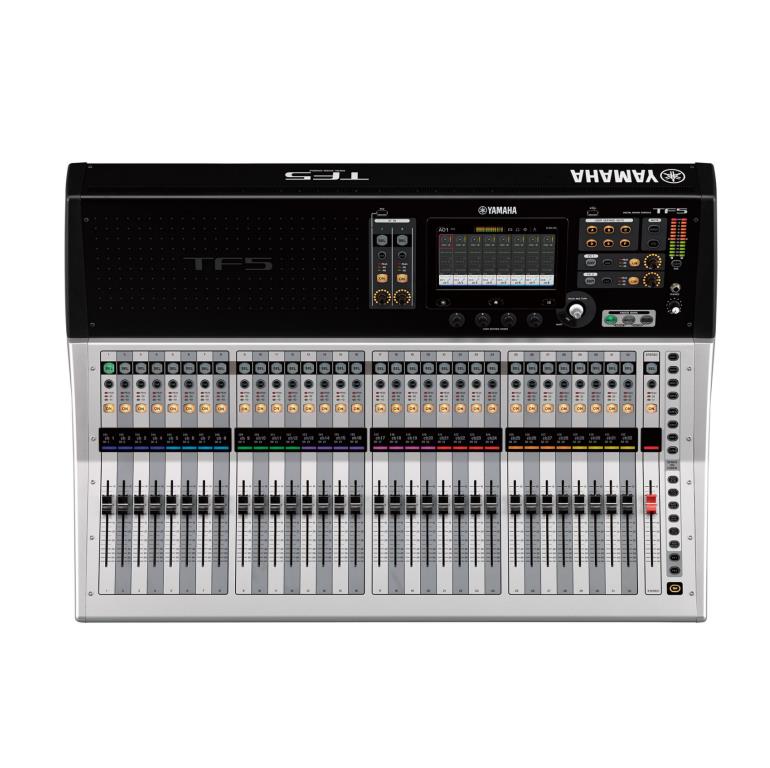

具備高輸入能力和推子數量，是大型應用中的理想選擇。
33個馬達推子（32通道+1主控）
48條輸入混音通道（40單聲道+2立體聲+2返送通道）
20個AUX（8單聲道+6立體聲）+立體聲+子母線
8個帶有Roll-out的DCA編組
32個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
16個模擬XLR輸出
34×34 USB2.0數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
1個支持NY64-D音頻介面卡的擴展槽

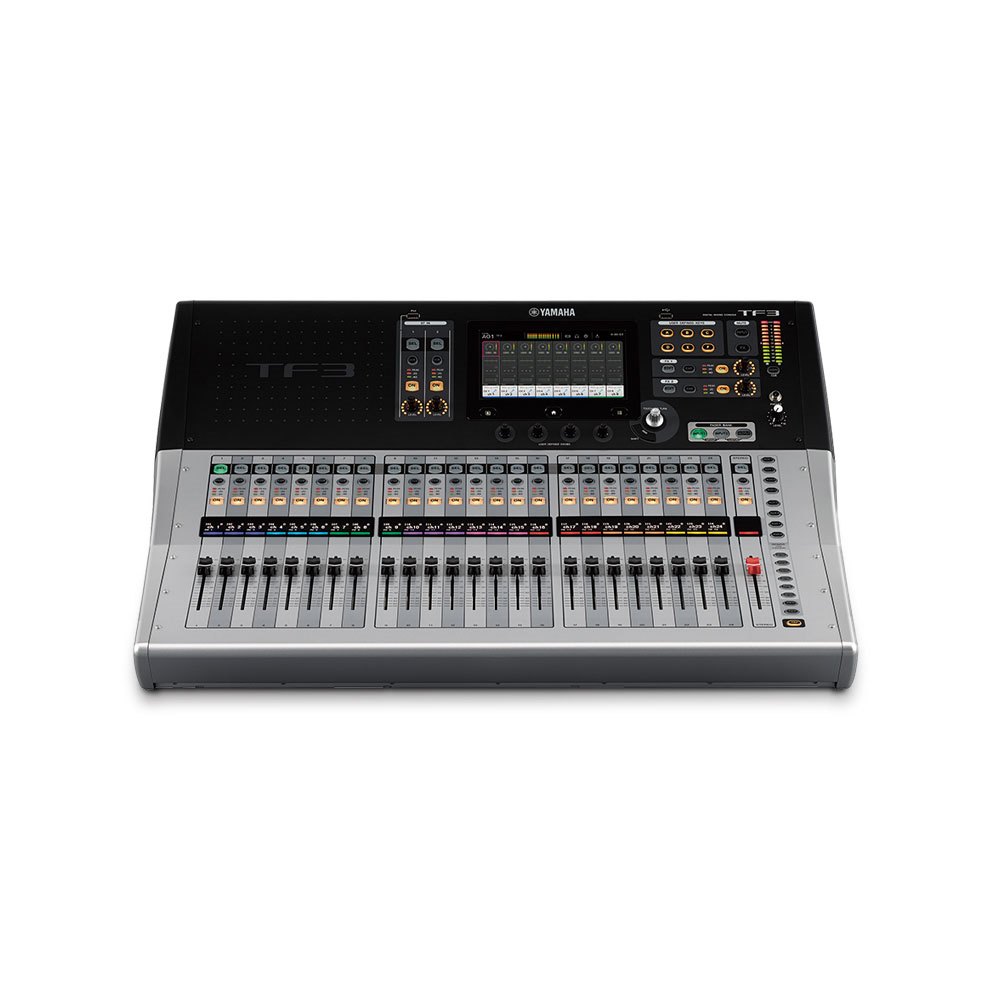

緊湊的調音臺中配有充足的輸入通道和手動控制，輕松應對眾多現場應用。
25個馬達推子（24通道+1主控）
48條輸入混音通道（40單聲道+2立體聲+2返送通道）
20個AUX（8單聲道+6立體聲）+立體聲+子母線
8個帶有Roll-out的DCA編組
24個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
16個模擬XLR輸出
34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
1個支持NY64-D音頻介面卡的擴展槽
緊湊便捷且可以機架安裝，令人驚嘆的操控性和多功能非常適合中小型場合使用。
17個馬達推子（16通道+1主控）
40條輸入混音通道（32單聲道+2立體聲+2返送通道）
20個AUX（8單聲道+6立體聲）+立體聲+子母線
8個帶有Roll-out的DCA編組
16個模擬XLR/TRS混合麥克風/線路輸入+2個模擬RCA立體聲線路輸入
16個模擬XLR輸出
34×34 USB數字錄音/回放 + 2×2 錄音/回放通過USB存儲設備
1個支持NY64-D音頻介面卡的擴展槽

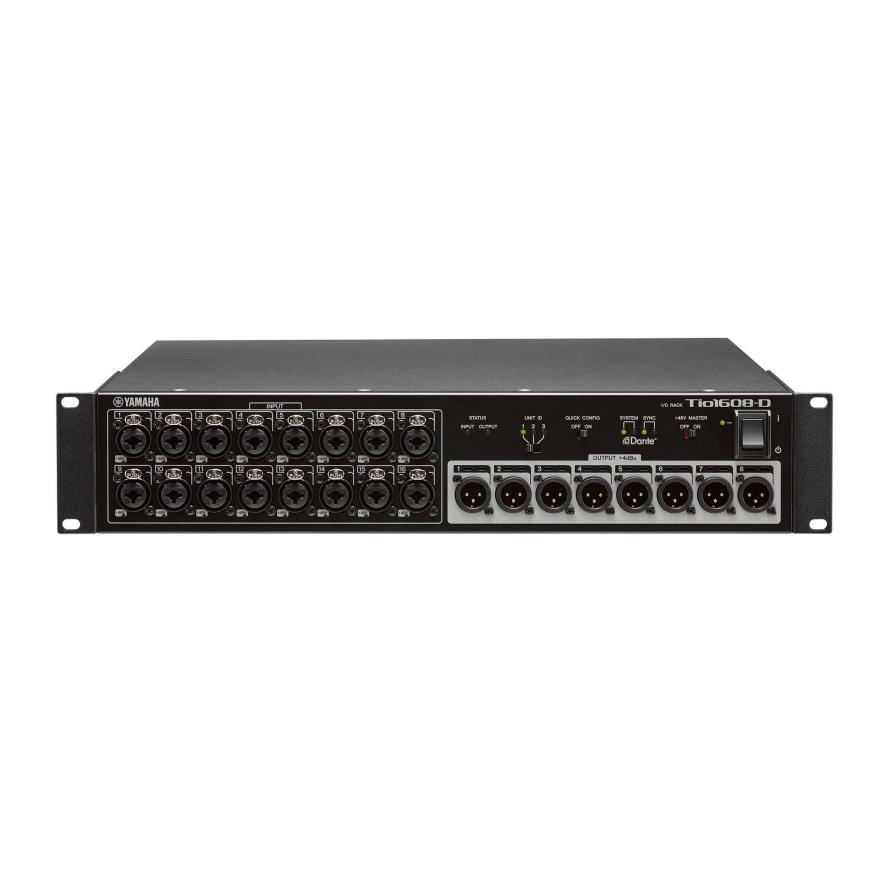

Tio1608-D配備有16路Mic/Line 輸入和8路Line輸出，擁有和TF系列調音臺一樣的可調用D-PRE?前置話放，來提供無以倫比的好音質。通過和TF系列調音臺的組合運用，通過其簡單和快速的設置便可連接多3臺Tio機架。

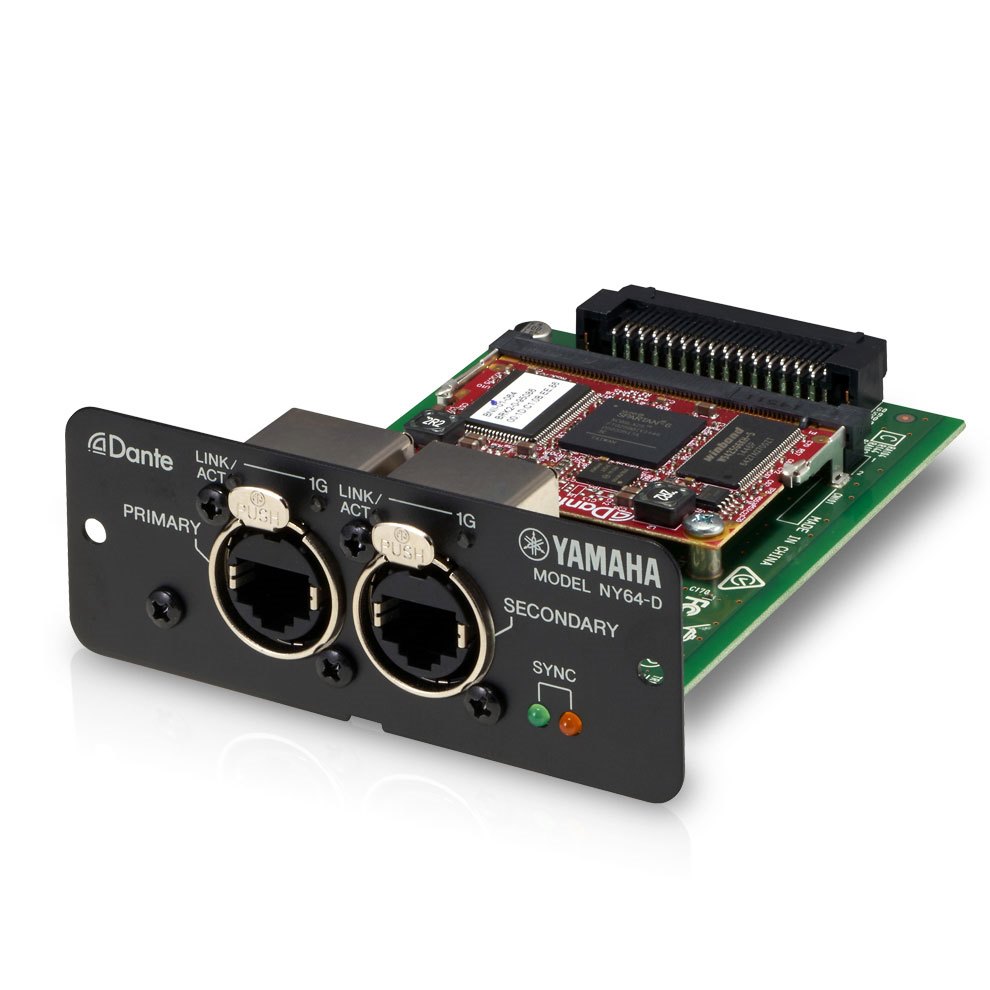

NY64-D是TF系列調音臺的Dante網絡擴展卡。通過和Tio1608-D相連接，可以組成一個多達40路輸入和24路輸出的多功能舞臺接口箱系統。
